Fick hem lite reläkort och sen så har jag svarvat konor till remhjulet för servomotorn lite pyssligt men blev riktigt bra.remhjulet kastade 4 hundringar när jag klockade innan svarvning. men kändes som det va inom tolerans.

Toomuch

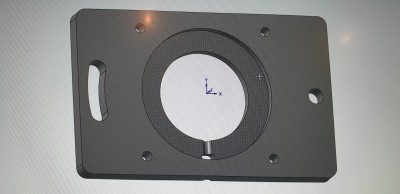

Ritade plattan för servomotorfästet idag. Står att motorn ska vara h7 i flänsstyrningen men jag får den till 3 hundradelar undermått men det är väl så Kina är Smile

tänker att jag börjar med att lägga mig på mått så får vi se hur det passar.

Toomuch

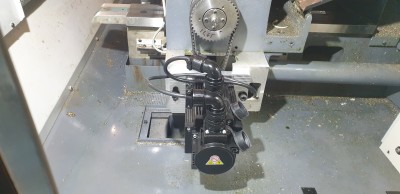

Fräst lite plattor till servomotorerna.

wrep

Hur blev passningen tillslut? Den borde inte va särskilt kritisk när man ändå spänner remmen genom att flytta plattan sen?

Toomuch

Allt är klockers 3 plattor klara och första kabeln indragen. Nu måste jag bara fixa layouten på kopplingsplåten. Ändrade mig lite och använder originalet innerst på skåpet då fästena fanns.

Toomuch

Lite layout . Driversarna ska ha 100mm runt om och 25 mm mellan om man har fler. Jag sätter ca 35 emellan för olatts så hamnar bromsmotstånden på baksidan plåten. Utrymmet ovanför sparas till spindel styrningen den kommernta mer platts än man tror .
En ev frekvensare eller två tänker jag också är bra om det finns platts tänker att kylväskepumpen ska ha en.
Tror också jag får.till lite.delning mellan signal och starkström.

Toomuch

Fick svar från över there idag om kabellängd till dom olika korten för styrsystemet. Dom som följde med va lite korta.

Hello Thomas,

The 7535P IO expansion boards can use cables up to 1 meter in length. The 7737 requires a higher throughput, so we don’t recommend going above half a meter.

Regards,

Jonah Carlisle

Vital Systems Inc.

Toomuch

Bandkabel beställt borde komma i början av veckan.
Även köpt kabelkanal.
Kopplingsplåtar bockade. Tänker jag lackerar båda gråa.
Nya va för sjukt dyra..

wrep

På riktiga elskåp är plåtarna förzinkade nuförtiden.. så att det jordar bra. Men kör du tunn färg och skrapar där du ska ha kontakt blir det nog fint Smile

Toomuch

Jag har letat nya plåtar men det blir för dyrt. Snackade lite med manne som nämnde att det blir vanligare med kopplingsplåtar i fiber. Såg ganska mycket såna när jag letade och dom är ju inte elektriskt ledande.
Jag hadde ändå helst haft fözinkade men den i obehandlad plåt blir nog dålig om man inte lackerar. Funderade lite på om jag skulle köpa en förzinkad plåt och bocka men får bli snålvarianten.
Där det verkligen behövs får man väl som du sa skrapa.

Lite bilder från dagens övningar

Toomuch

Lackerade kopplings plåtarna i torsdags.

Toomuch

Drivers ditskruvade. Trodde jag hadde en kabelkedja att sätta till plåten som Skall dras ut och in men får beställa hittar inte.

Toomuch

Går inte så fort men framåt... idag fräsa kylflänsar och skruvade dit den första.. kablarna till motstånden är lite korta men det får gå.

Toomuch

Idag blev det en kylfläns till och lite mockupande.

Tänker mig kraft som röd färg .
Dator är gul
Röd ruta är "transformator" och 220 rätt igenom den plåten ska också rymma filter och säkringar.
Gröna slingan är signal.
Kabelkedjorna visar platts där jag tänker mig att jag vill ha såna.

Nästa steg är att skaffa kretskortsdistanser 20mm tänker jag och sen kabelkedja 2 st en uppe och en nere.
Det här konceptet gör nog att orginalsladdarna från givare inte kommer räcka men då får jag skarva eller byta. (Föredrar det sistnämnda)

Är sjukt trångt för att vara så stort skåp. Kan vara så att datorn behöver sitta på alternativplatts. Tex i operatörspanel eller på väggen i elskåpet.

sx3

Är väl bra om datorn är hyffsat lättåtkomlig för för en hård reset. Är den det om den placeras i operatörspanelen?
