Toomuch

Japp. Så fick det bli.
Svarvade om motorn från den "gamla" fjärde axeln så drevet från den nya gamla fjärde axeln passade. Gick över förväntan och fick kastet inom någon hundradel så jag är nöjd.
Då axeln va ganska kort på motorn så fuskade jag lite så drevet sitter lite längre fram.
Det får bli en specialbricka där fram till skruven.
Kvar att göra är ett krysskilsspår och en fästplatta för motorn. Ganska kritiskt för position och sen måste jag täta motorn med en packbox då det är olja i växelhuset..

sx3

Maskoten i bakgrunden snodde all uppmärksamhet i bilderna, fick verkligen koncentrera mig för att titta på motorn, kände mig liksom iakttagen. Smile

Toomuch

Hehe. Ja lite riggade är bilderna. Tänker att dom ska passa alla åldrar..

peter

Toomuch

Lite bilder för att komma ihåg mått för att rita fästplåten för motorn.

Får se hur det funkar. Har mätt som fan. Tänker mig att det här ska bli inom hundradelen.
Men det vet man ju hur det är med sånt..😀

Toomuch

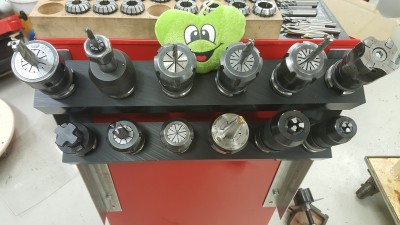

Blev kvar lite på jobbet i fredags och fräste block för bt konorna. Tanken va tre st men blev lite sent så den tredje får bli en annan dag.

sx3

I see what you did there....

Mene, vad har detta med 4'e axeln att göra? Borde väl legat i vanliga Dynatråden? Smile

Toomuch

Japp den här hamnat fel. En klassisk felpostning med andra ord 😀

Toomuch

Det här är ingen felpostning dock. Plåten med motor på platts. Satt en packbox på motorn och frästd orings tätningar. Har provkört den. Betydligt långsammafe än den andra jag byggde på men känns mer exakt. Jag har grovkalibrerat den och börjat rita upp givarxäste och mått på plåt för kåpan över motorn

Toomuch

Då kalibreringen är beskriven i dyna myte tfåden så får man här nöjja sig med en bild
På hur vi gjorde..

Toomuch

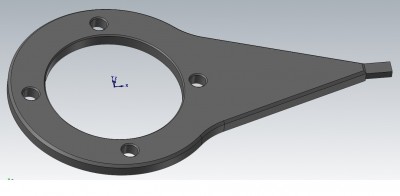

Ritade armen som ska sitta och vifta framför hominggivaren..

Toomuch

Fäste för givaren.

Toomuch

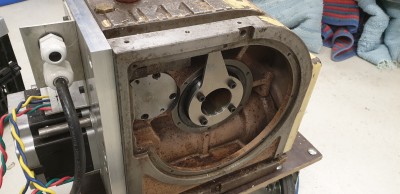

Hehe. Såg att jag redan ritat de här grejerna men nu är givararmen ritat på nytt och fräst.
Lite lång dock men det är lätt åtgärdat. Svårare är att klura ut hur jag ska göra tätning för genomgången

Toomuch

Kommer i steg ett inte göra någon genomföring. Så jag gjorde två täckplåtar till baksidan den ena kan man nog fräsa något annat av och den andra passar perfekt.😄
